一、玻璃的簡介
玻璃通常按主要成分分為氧化物玻璃和非氧化物玻璃。非氧化物玻璃分為硫系玻璃（陰離子多為硫、硒、碲等）和鹵化物玻璃；氧化物玻璃分為硅酸鹽玻璃、硼酸鹽玻璃、磷酸鹽玻璃等。
目前市場上的硅酸鹽玻璃，按玻璃中SiO2以及堿金屬 、堿土金屬氧化物的不同含量又分為以下幾類：
1、石英玻璃。SiO2含量大于99.5％
2、高硅氧玻璃。SiO2含量約96％
3、鈉鈣玻璃。以SiO2含量為主，還含有15％的Na2O和16％的 CaO，其產量占實用玻璃的90％
4、鉛硅酸鹽玻璃。主要成分有 SiO2 和 PbO
5、鋁硅酸鹽玻璃。以 SiO2和Al2O3為主要成分
6、硼硅酸鹽玻璃。以 SiO2和B2O3 為主要成分
7、磷酸鹽玻璃。 以SiO2和P2O5為主要成分
二、玻璃的化學組成
（1）普通玻璃（Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2）
（2）石英玻璃（以純凈的石英為主要原料制成的玻璃，成分僅為SiO2）
（3）鉀玻璃（K2O、CaO、SiO2）
（4）硼酸鹽玻璃（SiO2、B2O3）
（5）有色玻璃在（普通玻璃制造過程中加入一些金屬氧化物。Cu2O——紅色；CuO——藍綠色；CdO——淺黃色；CO2O3——藍色；Ni2O3——墨綠色；MnO2——紫色；膠體Au——紅色；膠體Ag——黃色）
（6）變色玻璃（用稀土元素的氧化物作為著色劑的高級有色玻璃，鹵化銀、鉬酸銀、鹵化銅、鹵化鎘、氯化鉈）
（7）光學玻璃（在普通的硼硅酸鹽玻璃原料中加入少量對光敏感的物質，如AgCl、AgBr等，再加入極少量的敏化劑，如CuO等，使玻璃對光線變得更加敏感）
（8）彩虹玻璃（在普通玻璃原料中加入大量氟化物、少量的敏化劑和溴化物制成）
（9）鋼化玻璃（與普通玻璃成分相同）
（10）防護玻璃（在普通玻璃制造過程加入適當輔助料，使其具有防止強光、強熱或輻射線透過而保護人身安全的功能。如灰色——重鉻酸鹽，氧化鐵吸收紫外線和部分可見光；藍綠色——氧化鎳、氧化亞鐵吸收紅外線和部分可見光；鉛玻璃——氧化鉛吸收X射線和γ射線；暗藍色——重鉻酸鹽、氧化亞鐵、氧化鐵吸收紫外線、紅外線和大部分可見光；加入氧化鎘和氧化硼吸收中子流。
（11）微晶玻璃（又叫結晶玻璃或玻璃陶瓷，是在普通玻璃中加入金、銀、銅等晶核制成，代替不銹鋼和寶石，作雷達罩和導彈頭等）。
（12）玻璃纖維（由熔融玻璃拉成或吹成的直徑為幾微米至幾千微米的纖維，成分與玻璃相同）
（13）玻璃絲（即長玻璃纖維）
注：其中（11）～（13）為普通玻璃。
三、熒光分析玻璃的主要關心成分
Si、Ca、Na、Mg、Fe、Al、P、K、S、B、Pb、Cu、Cr、Cd、CO、Ni、Mn、Au、Ag及鹵族元素。
四、玻璃行業的熒光應用實例
目前我公司的熒光儀器對于用浮法制作的玻璃分析結果如下：
1. 測試條件
設備：WDX-200型
管壓：40kV 管流：3.5mA
試驗軟件：V4.0.1
采樣時間：100s。
標樣：建材院玻璃所自制標樣（僅有常規測量的四種元素）
2. 試驗數據

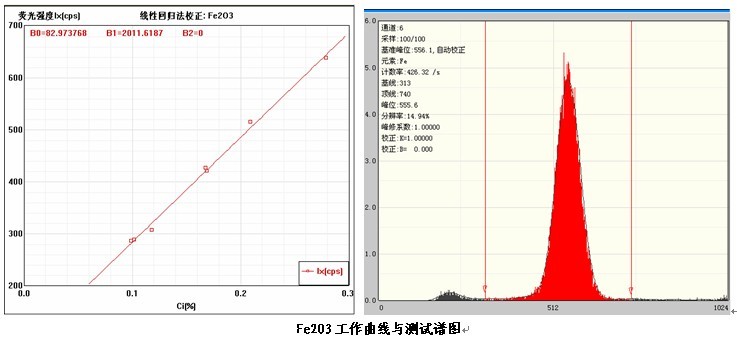

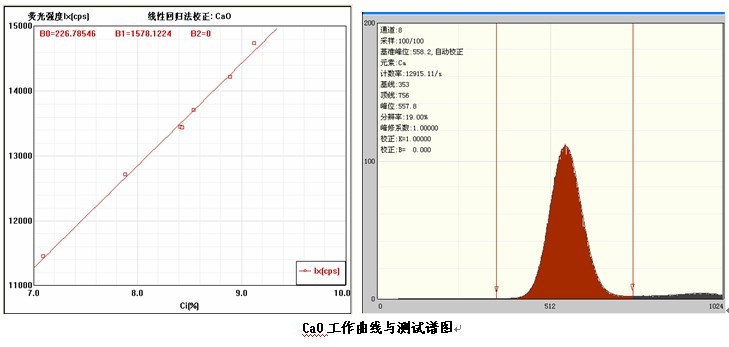

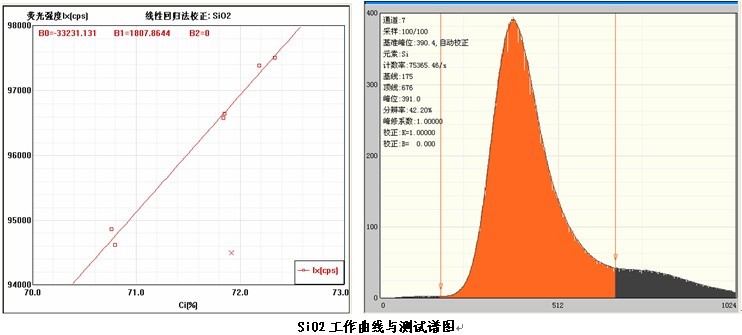

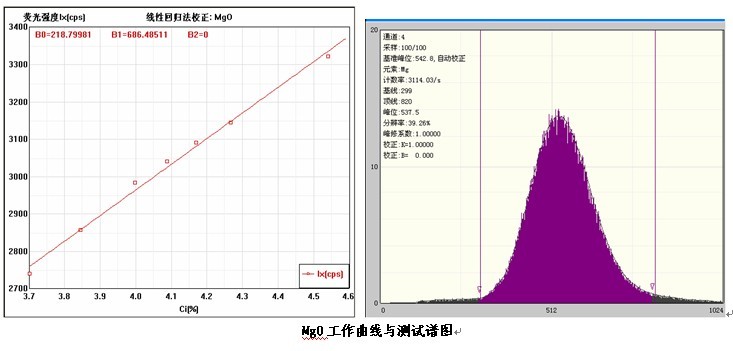

各個元素的工作曲線與測試譜圖，其中B0為曲線節距；B1：為曲線斜率；在測試譜圖中有元素的測試信息：計數率，采樣時間，分辨率等。

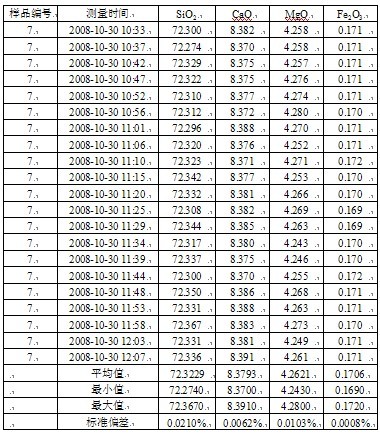

儀器測試精度檢測數據：（同一樣品連續測試21次的測試結果）
五、適用儀器
型號：WDX200
儀器介紹
WDX 200小型多道X 射線熒光光譜儀可配置10 個固定分光道，可同時分析10種元素。根據用戶的應用要求可配置為從Na 到U 的任意十種元素。該儀器可廣泛應用于水泥、鋼鐵、粉末冶金、煤炭、石油、高嶺土、耐火材料、環保等行業，是大中型企業質量控制的理想選擇。WDX200是為水泥行業量身定做的一款高端分析儀器，可以滿足水泥行業質量控制和檢驗需要，各項技術性能指標均已達到國際同類產品水平。
性能特點
1 、自主研發的X 熒光分析儀軟件系統，使儀器可以作為OPC SERVER 與OPC 構架的DCS 系統或QCX 系統實現無縫連接；也可配置為QCX 服務器。
2 、采用全中義操作界面，使儀器操作簡單方便。
3 、采用獨創的全譜檢測技術，實現了各道譜線的即時跟蹤和校正，從而大大提高了定量分析的重現性和長期穩定性，同時也提供了診斷儀器工作狀態的直觀依據。
4 、備有經驗系數法和理淪a系數法兩種定量分析軟件。其中理論a 系數法軟件在保證定量分析準確性的條件下可以大大減少標樣數量。
5 、分析數據處理，線性擬合，各種基體校正；
6 、在分析值的基礎上進行特性率值的計算：
7 、人機對話，對各種參數進行設定和修改；
8 、分析數據和報告輸出方便及時；
9、完善的自診斷措施。
技術指標
恒溫室溫度控制精度：設定值36°C±0.1°C
X 射線管：Varian 公司生在的400W 薄鈹窗端窗X射線管，Rh 靶（Pd 靶可選）
高壓電源：200W ( 50kV4mA ) ，管壓管流12 小時穩定度：優于0.05 % 。
分析元素種類：從Na 到U 的任意十種元素。
探測器：流氣正比探測器十封閉正比探測器，10 路1024 道獨立脈沖高度分析器。
真空系統：獨立泵站結構，易于維護，測量室最高真空度：低于5Pa。
流氣系統：高精度流氣密度穩定裝置，壓力穩定度達到士0.003kPa。
交流22Ov 供電設備：1KVA交流凈化穩壓電流。
分析精度： ( 24 小時，RSD）≤0.05 ％。
單個樣品測量時間：（含換樣抽真空時間）≤3-5分鐘
分析軟件：備有經驗系數法和理論ɑ系數法兩種定量分析方法，采用全譜檢測技術，實現了各道譜線的即時跟蹤和校正，從而大大提高了定量分析的重現性和長期穩定性，同時也提供了診斷儀器工作狀態的直觀依據。完善的自診斷措施。內置了RS 一232 串行通訊協議，TCP / IP 協議（S/ C 基丁Socket ) , OPC 協議（OPC server ）與DCS 或QCS 系統共享數據。
標準配置
200W高壓電源
400W薄鈹窗端窗X射線管
流氣正比探測器+封閉正比探測器
10路1024道獨立脈沖高度分析器
獨立真空泵站結構
高精度流氣密度穩定裝置
多路MCA實時檢測系統
1KVA交流凈化穩壓電流
應用領域
X 熒光檢測技術具有快速、精確、無損的特點。X 熒光分析儀可以應用于任何需要分析Na 以上到U 的元素或化合物成分分析的領域，如：電子電器〔 RoHS 檢測）、珠寶首飾、貴金屬及鍍層檢測）、玩具安全（EN71—3 ）、建材（水泥、玻璃、陶瓷）、冶金（鋼鐵、有色金屬）、石油（微量元素S 、Pb 等）、化工、地質采礦、商品檢驗、質量檢驗甚至人體微量元素的檢驗等等。是常量分析和微量分析的可靠工具，在大專院校和科研單位也是常備儀器。
型號：WDX400
儀器簡介
WDX 400小型多道X 射線熒光光譜儀可配置10 個固定分光道，可同時分析10種元素。根據用戶的應用要求可配置為從Na 到U 的任意十種元素。標準配置為Na、Mg、Al、Si、S、Cl、K、Ca、Fe、P或Ti（可選）十種元素，是大中型企業質量控制的理想選擇。X光管功率更高、測量精度更高、數據更穩定、激發效率更高、檢出限更低
性能特點
a、在較小功率和測定時間基本相當的情況下即可達到足夠的分析精度；
b、延長X光管使用壽命；
c、減少高壓電源故障；
d、降低整機維修成本；
e、采用固定通道，無測角儀器磨損問題。
f、粉體樣品或塊樣品快速、非破損分析
g、可快速分析粉末壓片，玻璃熔片和塊狀物料.
h、采用多路數字MCA實時檢測，大大提高元素檢測效率譜峰，不僅便于儀器調試和故障診斷，并可進一步提高儀器的分析精度和穩定性。
技術指標
高壓電源：400W（50kV8mA）；
X射線管：Varian公司生產的400W薄鈹窗端窗x射線管，Rh靶（Pd靶可選）；
分析元素種類：從Na到U的任意十種元素；
探測器：流氣正比探測器+封閉正比探測器，10路1024道獨立脈沖高度分析器；
真空系統：獨立泵站結構，易于維護, 測量室最高真空度：低于5Pa；
流氣系統：高精度流氣密度穩定裝置，壓力穩定度達到±0.003KPa；
MCA多道：采用多路MCA實時檢測各元素譜峰，不僅便于調試儀器和故障診斷，而且
有利于提高儀器穩定性；
交流220V供電設備：1KVA交流凈化穩壓電流；
分析精度： ( 24 小時，RSD）≤0.05 ％。
恒溫室溫度控制精度：設定值36℃±0.1℃。
標準配置
400W高壓電源
400W薄鈹窗端窗X射線管
流氣正比探測器+封閉正比探測器
10路1024道獨立脈沖高度分析器
獨立真空泵站結構
高精度流氣密度穩定裝置
多路MCA實時檢測系統
1KVA交流凈化穩壓電流
應用領域
建材（水泥、玻璃、陶瓷等）
鋼鐵
有色金屬
礦業
地質
化工
石油
質量檢驗
商品檢驗
